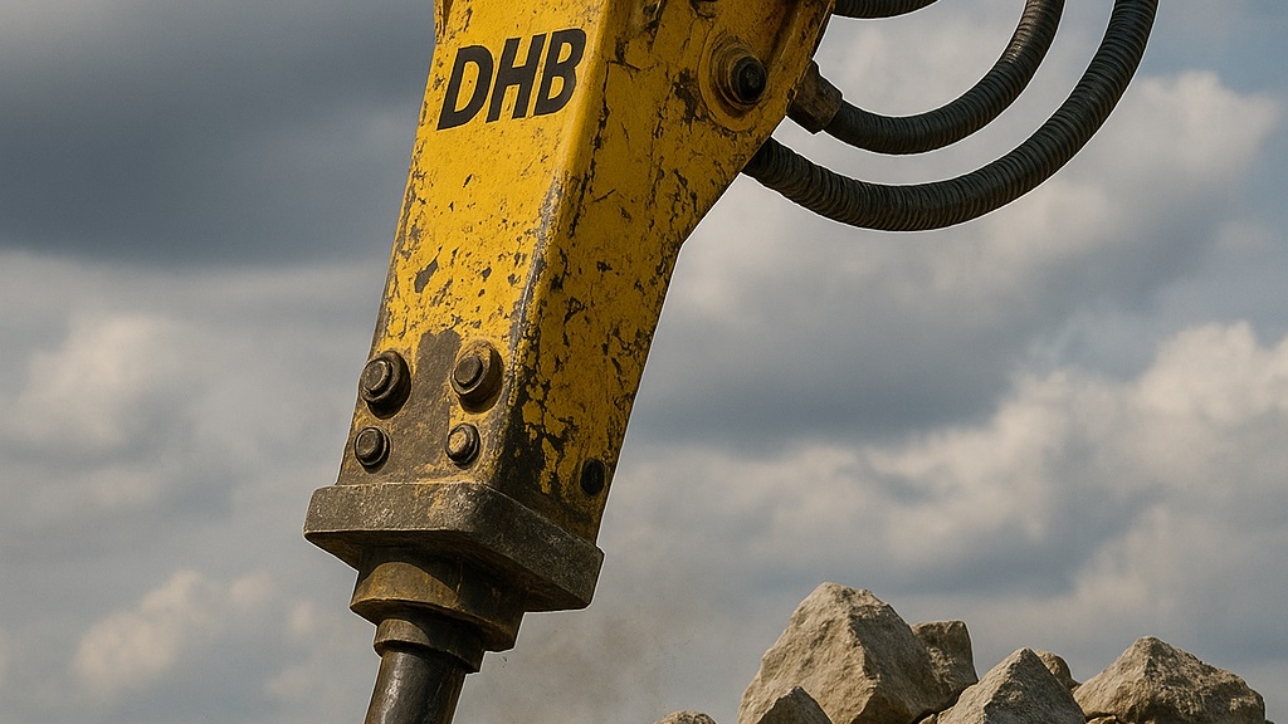

1. Czym jest młot hydrauliczny i do czego służy?

Młot hydrauliczny to specjalistyczny osprzęt montowany na ramieniu koparki, zaprojektowany do efektywnego kruszenia twardych materiałów, takich jak beton, skała czy żelbet. Działa na zasadzie wykorzystania energii sprężonego gazu oraz ciśnienia oleju hydraulicznego, które napędzają tłok wykonujący potężne, cykliczne uderzenia. Dzięki temu może precyzyjnie usuwać przeszkody terenowe, fundamenty oraz nawierzchnie, bez konieczności stosowania materiałów wybuchowych.

Wszechstronność zastosowań w budownictwie i wyburzeniach

Młoty hydrauliczne odgrywają kluczową rolę w nowoczesnym budownictwie inżynieryjnym oraz w pracach wyburzeniowych. Stosowane są m.in. do:

• rozbijania fundamentów i konstrukcji żelbetowych,
• usuwania nawierzchni asfaltowych i betonowych,
• kucia twardych skał podczas wykopów i robót ziemnych,
• przygotowywania podłoża pod nowe inwestycje,
• prac górniczych i w kamieniołomach,
• precyzyjnego kucia elementów w miejscach niedostępnych dla innych maszyn.

Jak działa młot hydrauliczny?

Podstawą działania młota jest układ hydrauliczny koparki. Przepływ oleju hydraulicznego pod wysokim ciśnieniem trafia do cylindra młota, gdzie steruje ruchem tłoka. Tłok uderza w grot z dużą siłą, generując energię uderzenia niezbędną do kucia lub kruszenia. Część energii pochodzi też z akumulatora gazowego – sprężony azot zwiększa wytrzymałość i wydajność całego cyklu roboczego.

Dlaczego wybór odpowiedniego młota ma znaczenie?

Dobór młota powinien uwzględniać nie tylko masę koparki i przepływ oleju, ale też planowane zastosowania. Młot niedopasowany do parametrów maszyny może:

• generować zbyt niską siłę uderzenia,
• powodować wycieki oleju i awarie przewodów hydraulicznych,
• nadmiernie obciążać cylinder lub tłok,
• znacząco obniżyć wydajność i zwiększyć koszty serwisowania.

Eksploatacja i konserwacja

Aby młot hydrauliczny działał bezawaryjnie, konieczna jest regularna konserwacja – szczególnie smarowanie grota, sprawdzanie ciśnienia azotu, szczelności połączeń przewodów i temperatury przepływu oleju. Zaniedbania w tych obszarach skracają żywotność narzędzia, obniżają precyzję uderzeń i mogą prowadzić do poważnych uszkodzeń.

2. Budowa młota – najważniejsze elementy

Zrozumienie budowy młota hydraulicznego jest kluczowe, jeśli zależy Ci na jego efektywnym wykorzystaniu, bezpiecznej eksploatacji oraz szybkiej diagnostyce usterek. Choć z zewnątrz młot wygląda jak monolityczny blok metalu, wewnątrz znajduje się precyzyjnie zaprojektowany układ mechaniczno-hydrauliczny, oparty na tłoku, cylindrze, zaworach oraz komorze gazowej.

Główne elementy młota hydraulicznego:

1. Tłok (udarowy)

To serce młota. Wykonuje szybkie ruchy posuwisto-zwrotne pod wpływem ciśnienia oleju hydraulicznego. Uderza bezpośrednio w grot, generując siłę potrzebną do kruszenia betonu, skały czy fundamentów. Właściwa szczelność cylindra i dobry przepływ oleju są kluczowe dla siły uderzenia.

2. Cylinder

W nim porusza się tłok. Wysokiej jakości wykonanie cylindra decyduje o wydajności i trwałości młota. Zużycie cylindra może prowadzić do wycieków oleju, utraty ciśnienia i spadku efektywności uderzeń.

3. Głowica tylna z komorą gazową

Zawiera sprężony gaz (najczęściej azot), który działa jak amortyzator i dodatkowe źródło energii. Podczas ruchu tłoka gaz ulega sprężeniu, a następnie oddaje zgromadzoną energię, wzmacniając siłę uderzenia. Regularne sprawdzanie ciśnienia azotu ma kluczowe znaczenie dla zachowania wytrzymałości młota.

4. Zawór hydrauliczny

Steruje przepływem oleju do odpowiednich komór. Dzięki niemu układ hydrauliczny młota działa w cyklu — tłok wraca i ponownie uderza. Uszkodzenia zaworu powodują brak reakcji młota lub spadek wydajności.

5. Obudowa (korpus młota)

Chroni elementy robocze przed uszkodzeniami mechanicznymi. Obudowa przenosi również drgania z młota na ramię koparki. Solidna konstrukcja zmniejsza wibracje i wpływa na bezpieczeństwo podczas prac wyburzeniowych.

6. Tuleje prowadzące i kliny

Utrzymują grot w odpowiedniej pozycji i zapewniają jego właściwe prowadzenie. Ich zużycie wpływa na precyzję pracy, powoduje bicie grota oraz przyspieszone zużycie tłoka.

7. Grot (narzędzie robocze)

To końcówka młota, która bezpośrednio uderza w nawierzchnię. Występuje w różnych kształtach (stożkowy, płaski, spiczasty) – dobieranych do rodzaju materiału. Wymaga regularnego smarowania i kontroli, by uniknąć złamań i spadku efektywności kucia.

8. Połączenia przewodów hydraulicznych

Odpowiadają za prawidłowy przepływ oleju z koparki do młota. Nieszczelności, wycieki oleju czy zabrudzenia mogą poważnie zakłócić działanie całego układu. Przewody powinny być zawsze odpowiednio zabezpieczone, a ich stan techniczny regularnie sprawdzany.

Dlaczego znajomość budowy młota ma znaczenie?

Znajomość konstrukcji młota pozwala:

• szybciej zidentyfikować problemy (np. spadek ciśnienia czy nierówne uderzenia),
• lepiej dopasować młot do typu prac i maszyny bazowej,
• zwiększyć żywotność osprzętu poprzez właściwe serwisowanie,
• uniknąć błędów eksploatacyjnych, które mogą prowadzić do kosztownych awarii.

Cykl pracy młota hydraulicznego – krok po kroku

Krok 1: Dopływ oleju hydraulicznego

Z układu hydraulicznego koparki (poprzez przewody) do młota trafia olej pod wysokim ciśnieniem. Olej przepływa przez zawór sterujący i trafia do przedniej komory cylindra, gdzie zaczyna działać na pole powierzchni tłoka.

Krok 2: Ruch tłoka do góry – sprężanie gazu

Ciśnienie oleju wypycha tłok do góry, w stronę głowicy tylnej. W tym momencie gaz (azot) znajdujący się w tylnej komorze jest sprężany, magazynując energię potencjalną. Komora tylna ma większą powierzchnię oddziaływania (A1 > A2), co ułatwia sprężenie gazu przy mniejszym przepływie.

Krok 3: Zmiana kierunku przepływu – przestawienie zaworu

Gdy tłok osiąga górny martwy punkt, zawór hydrauliczny przestawia się — komora tylna zostaje połączona z dopływem oleju pod ciśnieniem, a przednia komora zostaje otwarta do odpływu.

Krok 4: Ruch tłoka w dół – uderzenie

Sprężony gaz azotowy oraz olej hydrauliczny wspólnie napędzają tłok w dół z ogromną siłą. Tłok uderza w grot, który przekazuje energię na skałę, beton, fundament lub inny twardy materiał. Właśnie w tym momencie następuje właściwe kucie.

Krok 5: Opróżnienie komór i reset cyklu

Po uderzeniu, ciśnienie w komorze tylnej zostaje odprowadzone, a zawór przełącza młot do stanu początkowego. Cykl może rozpocząć się od nowa – nawet kilkaset razy na minutę.

4. Najczęstsze problemy z młotem hydraulicznym i ich przyczyny

Nawet najtrwalszy młot hydrauliczny jak modele DHB, może ulec awarii, jeśli zaniedba się konserwację, zignoruje niepokojące objawy lub zastosuje go niezgodnie z przeznaczeniem. Poniżej przedstawiam listę najczęstszych problemów związanych z eksploatacją młota, ich typowe przyczyny oraz wskazówki diagnostyczne.

1. Młot nie reaguje – nie uderza

Możliwe przyczyny:

• Brak przepływu oleju hydraulicznego do młota
• Zablokowany lub uszkodzony zawór hydrauliczny
• Zbyt niskie ciśnienie robocze w układzie koparki
• Wycieki oleju w połączeniach przewodów
• Uszkodzony tłok lub cylinder
• Za niskie ciśnienie gazu w głowicy

Rozwiązania:

• Sprawdzić ciśnienie oleju hydraulicznego i drożność zaworu
• Zbadać stan przewodów hydraulicznych i szczelność
• Zmierzyć ciśnienie azotu i ewentualnie nabić głowicę

2. Młot działa, ale z małą siłą uderzenia

Możliwe przyczyny:

• Spadek ciśnienia gazu (azotu) w głowicy tylnej
• Zużycie tłoka lub prowadnic (luzy, zatarcia)
• Zbyt mała wydajność przepływu oleju z koparki
• Użycie niewłaściwego oleju hydraulicznego (np. zbyt gęsty lub zanieczyszczony)
• Zużyty grot lub luźne tuleje prowadzące

Rozwiązania:

• Sprawdzić ciśnienie azotu zgodnie z tabelą modelową
• Wymienić lub przeserwisować zużyte części
• Skontrolować parametry maszyny bazowej (wydajność pompy, ustawienia przepływu)

3. Nierówne, przerywane uderzenia

Możliwe przyczyny:

• Zablokowany zawór sterujący lub czujnik ciśnienia
• Niestabilna prędkość silnika koparki
• Nieodpowiedni sposób pracy – kucie „na sucho” lub ze złym kątem ustawienia grota

Rozwiązania:

• Wyczyścić zawór i przetestować przepływ
• Sprawdzić obroty silnika i dopasować je do zaleceń producenta
• Unikać nieciągłego kontaktu grota z materiałem – zawsze pracuj w pozycji pionowej z pełnym przyleganiem

4. Nadmierne wibracje ramienia koparki

Możliwe przyczyny:

• Zużycie tulei prowadzących i klinów
• Grot zbyt luźny lub nieosadzony prawidłowo
• Tłok uderza „na sucho” z powodu braku oporu materiału

Rozwiązania:

• Skontrolować luzy w tulejach i klinach – wymienić, jeśli są zużyte
• Zawsze ustawiać grot stabilnie na materiale przed rozpoczęciem uderzeń
• Unikać pracy w powietrzu — młot powinien uderzać tylko wtedy, gdy opiera się o nawierzchnię lub skałę

5. Wyciek oleju hydraulicznego z młota

Możliwe przyczyny:

• Rozszczelnienie przewodów hydraulicznych
• Uszkodzone uszczelniacze cylindra lub głowicy
• Pęknięcia w obudowie lub złamane śruby mocujące

Rozwiązania:

• Sprawdzić wszystkie połączenia przewodów pod ciśnieniem
• Wymienić zużyte uszczelki (zalecane co 2000 godzin pracy)
• Unikać przeciążeń i kucia „z rozpędu” – to obciąża mechanicznie cały układ

6. Szybkie zużycie grota lub jego pęknięcie

Możliwe przyczyny:

• Nieprawidłowy kąt uderzania (ukośne kucie)
• Brak regularnego smarowania grota
• Praca na bardzo twardym podłożu bez odpowiedniej mocy uderzenia
• Zbyt częste ostrzenie grota – utrata geometrii

Rozwiązania:

• Ustawić młot prostopadle do powierzchni
• Smarować grot co 2–3 godziny pracy
• Wymienić grot na nowy o właściwym typie (stożkowy, płaski itd.)

Przeczytaj też nasz artykuł: jak wymienić azot w młocie hydraulicznym?

Co wpływa na skuteczność młota hydraulicznego?

Wydajność młota hydraulicznego zależy nie tylko od jego konstrukcji, ale w ogromnym stopniu od parametrów pracy układu hydraulicznego koparki i warunków eksploatacyjnych. Nawet najlepiej dobrany młot może działać z niewystarczającą siłą uderzenia, jeśli zaniedba się ustawienia ciśnienia, przepływu oleju czy kontrolę temperatury. Oto kluczowe czynniki wpływające na efektywność uderzeń, żywotność osprzętu i skuteczność kucia.

1. Ciśnienie oleju hydraulicznego – źródło siły tłoka

Ciśnienie oleju bezpośrednio wpływa na siły uderzenia generowane przez tłok. Jeśli ciśnienie jest zbyt niskie, młot nie będzie miał wystarczającej mocy, by kruszyć twardy beton lub skałę. Zbyt wysokie natomiast może prowadzić do uszkodzeń zaworu, cylindrów lub przewodów hydraulicznych.

Optymalna wartość:
Zależna od modelu młota – np. DHB100S wymaga ciśnienia roboczego 150–170 bar. Zawsze należy to sprawdzić w specyfikacji producenta.

2. Przepływ oleju – klucz do cykliczności uderzeń

Przepływ (wyrażany w litrach na minutę) determinuje szybkość cykli posuwisto-zwrotnych tłoka. Zbyt niski przepływ spowoduje spowolnienie uderzeń i spadek efektywności. Zbyt wysoki może generować nadmierną temperaturę oleju i uszkodzenia wewnętrznych komponentów młota.

Uwaga: Wydajność pompy hydraulicznej koparki musi być zgodna z wymaganiami młota. Dla DHB100S: 80–110 l/min.

3. Ciśnienie azotu w głowicy tylnej – amortyzacja i energia dodatkowa

Sprężony gaz w głowicy tylnej wspomaga tłok w generowaniu energii uderzenia. Jeżeli ciśnienie azotu spadnie, siła udaru maleje, nawet jeśli parametry hydrauliczne są prawidłowe.

Zalecenie: Sprawdzać ciśnienie azotu co 50–100 godzin pracy. Dla większości modeli DHB powinno wynosić 16–17 bar, chyba że producent podaje inaczej.

4. Temperatura oleju – cichy wróg wydajności

Wysoka temperatura oleju (powyżej 80°C) pogarsza jego właściwości smarne, prowadzi do spadku ciśnienia i przyspiesza zużycie uszczelnień. W dłuższej perspektywie może prowadzić do deformacji tłoka, wycieków oleju i awarii zaworu.

Wskazówka: Nie przekraczaj 80–85°C. Praca w zimnym klimacie? Rozgrzej silnik koparki przez minimum 5–10 minut przed użyciem młota.

5. Stan grota i tulei prowadzących – precyzja uderzenia

Zużyty grot lub luz w tulei dolnej obniża precyzję uderzenia, zwiększa drgania ramienia koparki i powoduje nieregularną pracę tłoka. Dodatkowo może prowadzić do przekoszenia tłoka w cylindrze i jego pęknięcia.

Zalecenie:

• Smaruj grot co 2–3 godziny pracy.
• Wymieniaj tuleje przy przekroczeniu dopuszczalnych luzów (np. >5 mm dla DHB100S).
• Obracaj kliny mocujące co 100–150 godzin.

6. Czystość oleju i przewodów hydraulicznych – często ignorowana, a kluczowa

Zanieczyszczenia w oleju mogą zablokować zawory sterujące, uszkodzić cylinder i spowodować nierówną pracę młota. Przewody hydrauliczne powinny być zawsze czyste, szczelne i dobrze zamocowane.

Rada serwisowa:

• Filtruj olej co 1000 godzin.
• Sprawdzaj połączenia przewodów pod kątem wycieków co tydzień.
• Wymieniaj uszczelnienia co 2000 godzin lub szybciej, jeśli wystąpią wycieki.

Podsumowanie

Młot hydrauliczny to niezwykle efektywny osprzęt wyburzeniowy, który – dzięki precyzyjnie sterowanemu ciśnieniu oleju hydraulicznego i energii sprężonego gazu – umożliwia kruszenie betonu, skał i innych twardych materiałów z ogromną siłą. Jego skuteczność zależy nie tylko od konstrukcji tłoka, cylindra czy zaworu, ale przede wszystkim od parametrów pracy koparki, jakości oleju, prawidłowego przepływu i regularnej konserwacji.

Zrozumienie zasady działania młota oraz kontrola elementów eksploatacyjnych to fundament nie tylko wysokiej wydajności, ale i trwałości całego układu hydraulicznego. Właściwa eksploatacja i serwis to nie koszt – to inwestycja w niezawodność.

Zapraszamy do naszego placu handlowego w Szczecinie i Zielonej Górze, gdzie dobierzemy najlepszy młot dla Twoich prac i dla Twojej koparki.

Źródła:

• Instrukcja producenta DHB: Młoty hydrauliczne DHB Instrukcja obsługi i katalog części
• Design and Performance of Hydraulic Hammers
  Journal of Mechanical Science and Technology
• Hydraulic Breakers 101: Basic Principles and Applications
  Construction Equipment Guide

Autor

Artur Gładysz
